Введение
В данной заметке опишу замену оптического терминала ZTE А680 от МГТС на свой оптический терминал C-DATA xPON ONT 1GE FD511G-XA MINI.
В один момент мне захотелось избавиться в моем случае от ONT ZTE А680, давно лежал купленный оптический терминал FD511G-XA и все ни как не доходили руки.
Дано:
- Обычный интернет от МГТС в МО, без телефонии, IPTV и прочего, для входа в интернет используется VLAN с номером 3
- ONT ZTE А680 (Роутер от МГТС)
- ONT C-DATA xPON ONT 1GE FD511G-XA MINI купленный на Ozon.
- Keenetic Viva в Mesh с прошитым Nettis N6 под Keenetic и Kenetic Extra.
Подготовка
Заходим на ваш ONT от МГТС, тут два варианта:
- Первый самый простой, это войти под пользователем: user и паролем: user (я так и cделаю, посмотреть серийный номер и пароль с ними будет достаточно, номер VLAN для интернета у меня номер 3, я так понимаю если у вас МО или МСК МГТС, то он будет таким же)
- Второй это отключить оптику от терминала ZTE, перезагрузить его и зайти на 192.168.1.1 под следующими учетными данными:
Логин: mgts
Пароль: mtsoao

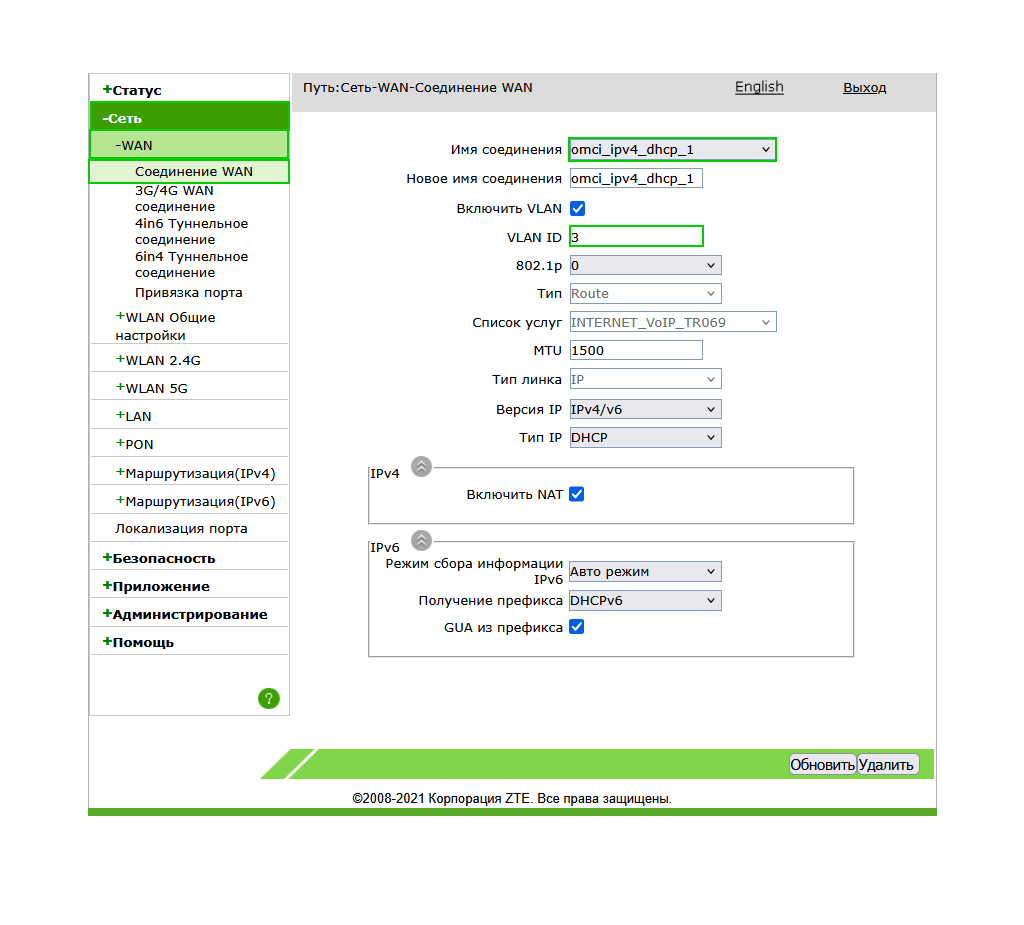

там уже будет доступны все настройки ONT, можно увидеть какой номер VLAN у вас используется как на картинке ниже:

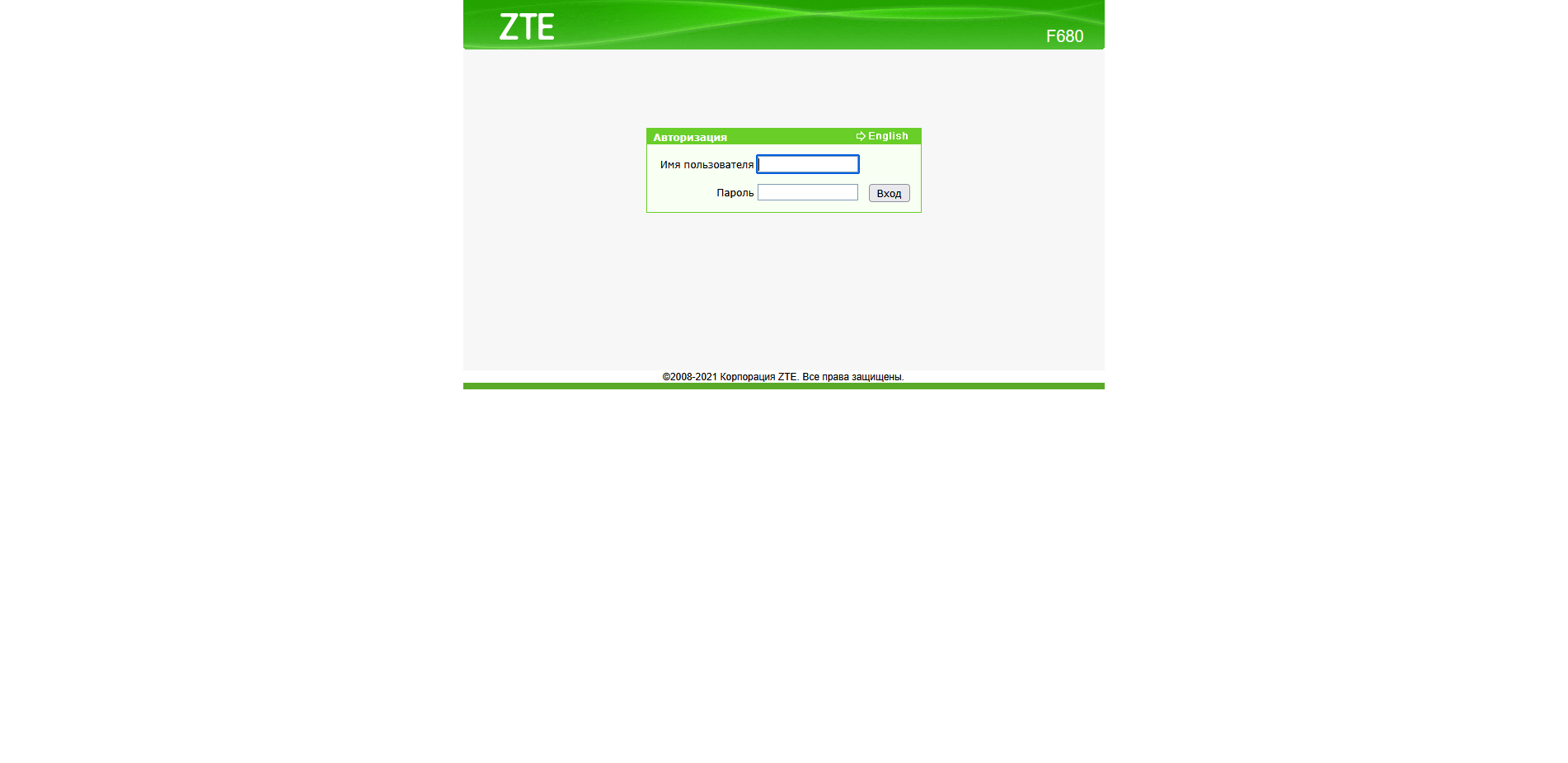

1. Заходим на 192.168.1.1 под пользователем user с паролем user

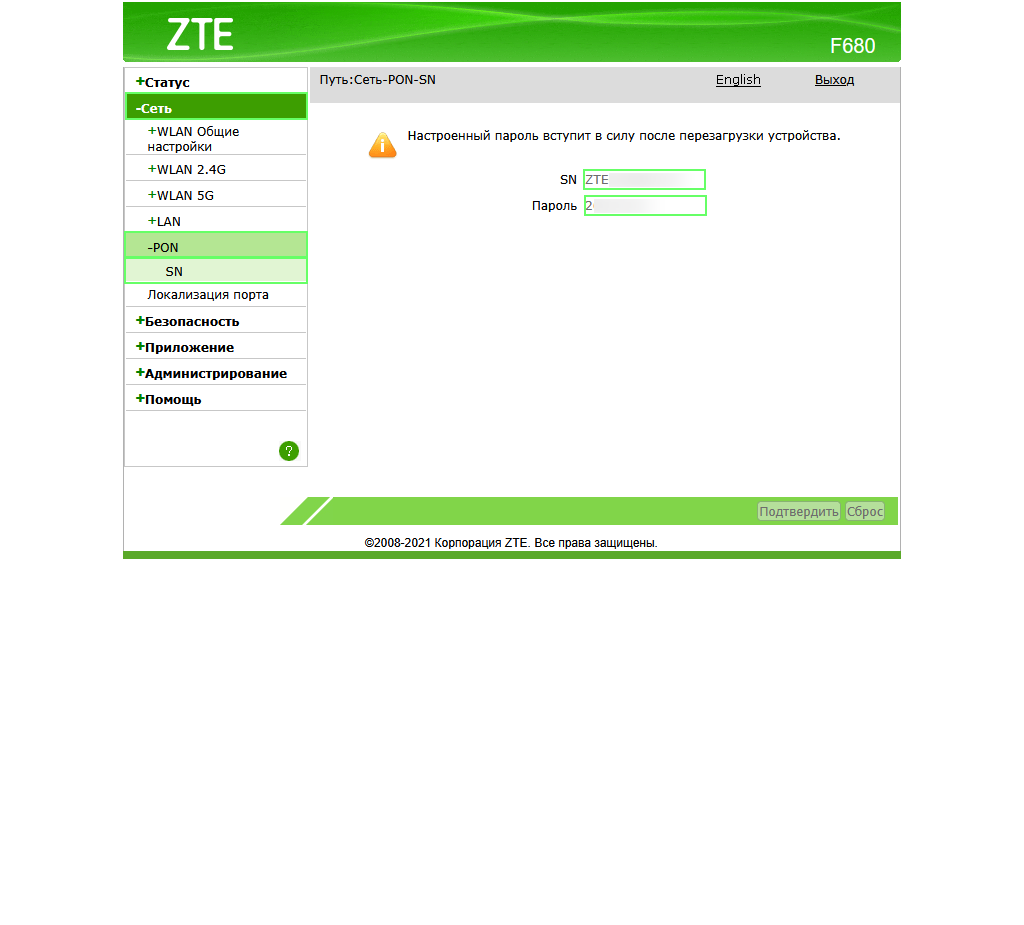

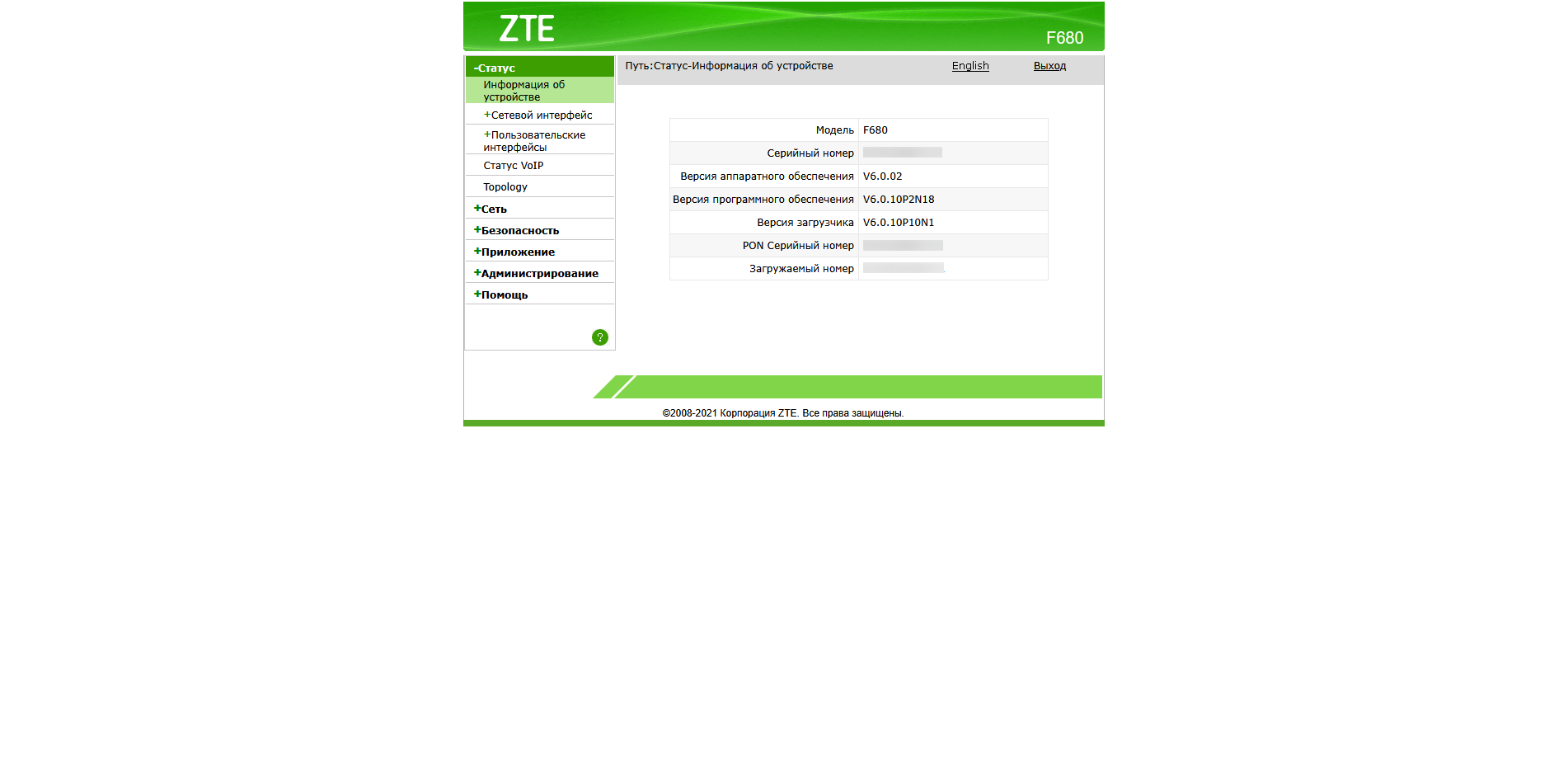

2. Переходим в Сеть – Pon – SN, тут нам нужны SN и Пароль, копируем их в блокнот и переходим далее к настройке FD511G-XA
Настройка C-DATA xPON ONT 1GE FD511G-XA MINI

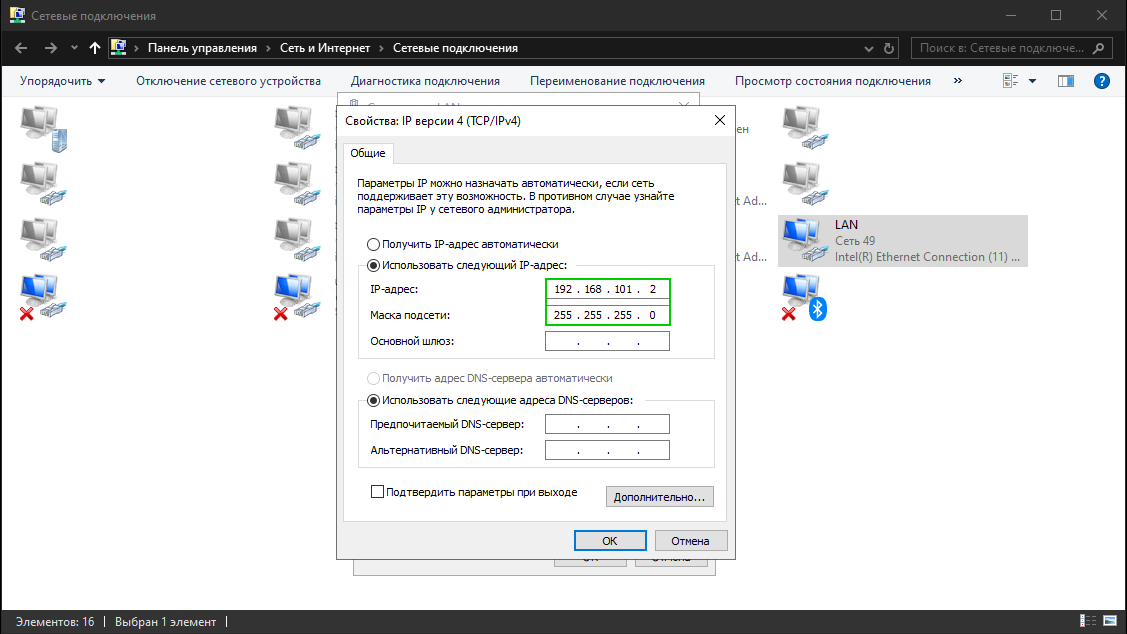

1. Я буду настраивать терминал со своего компьютера, для этого подключаемся к терминалу патч-кордом напрямую в lan порт, заходим в настройки адаптера на компьютере или ноутбуке и выставляем ему следующие настройки (DHCP на FD511G-XA у меня был выключен) и применяем их:
IP-адрес : 192.168.101.2
Маска подсети : 255.255.255.0

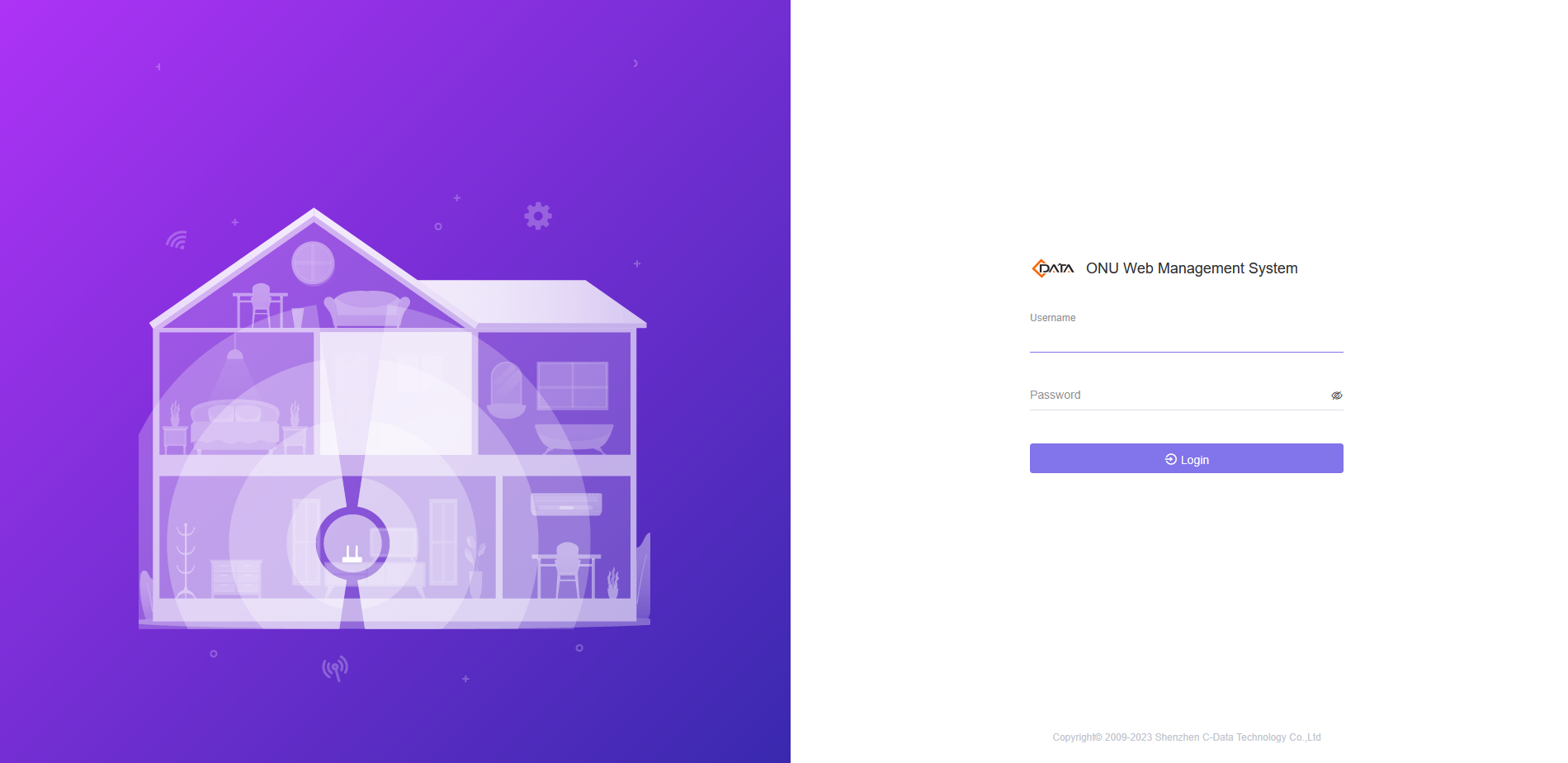

2. Переходим в браузере по адресу http://192.168.101.1, логин и пароль будет следующий:
- Логин: adminisp
- Пароль: adminisp

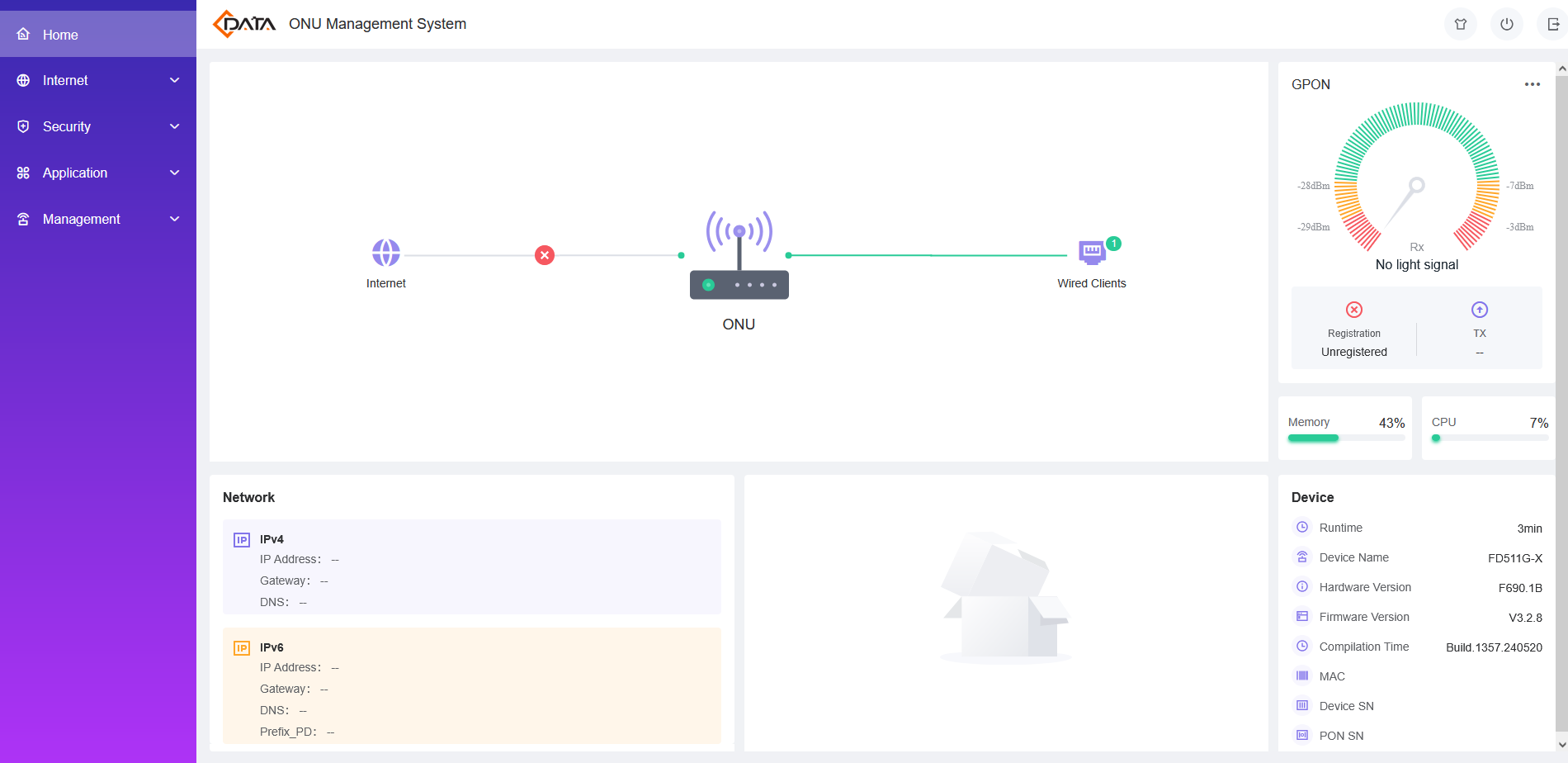

Тут нас встречает следующая веб морда, возможно у вас будет отличаться

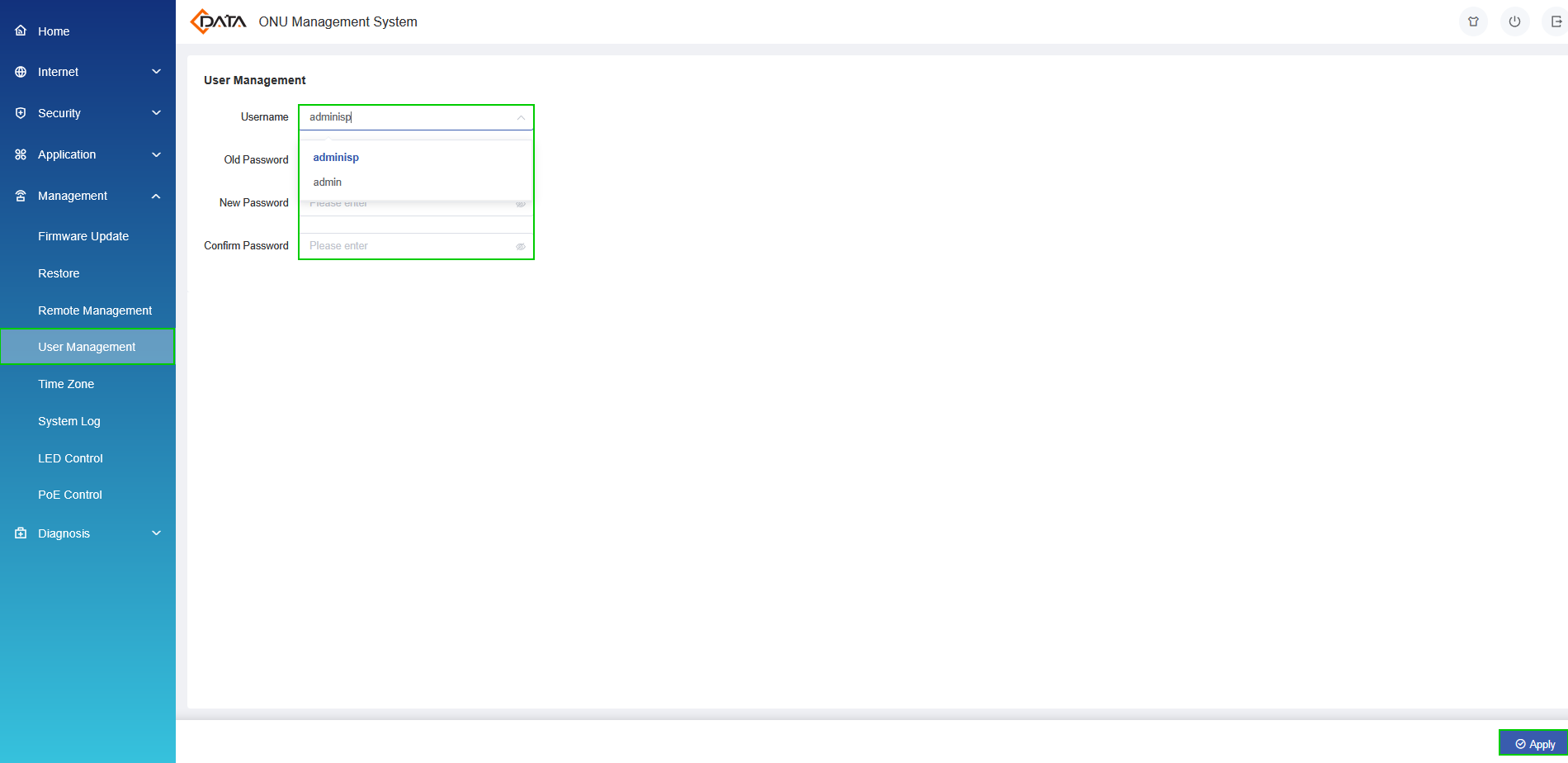

3. Для начала переходим в Management – User Management и меняем пароль на обоих пользователях admin и adminisp и перелогиниваемся по новой с той же учетной записью adminisp

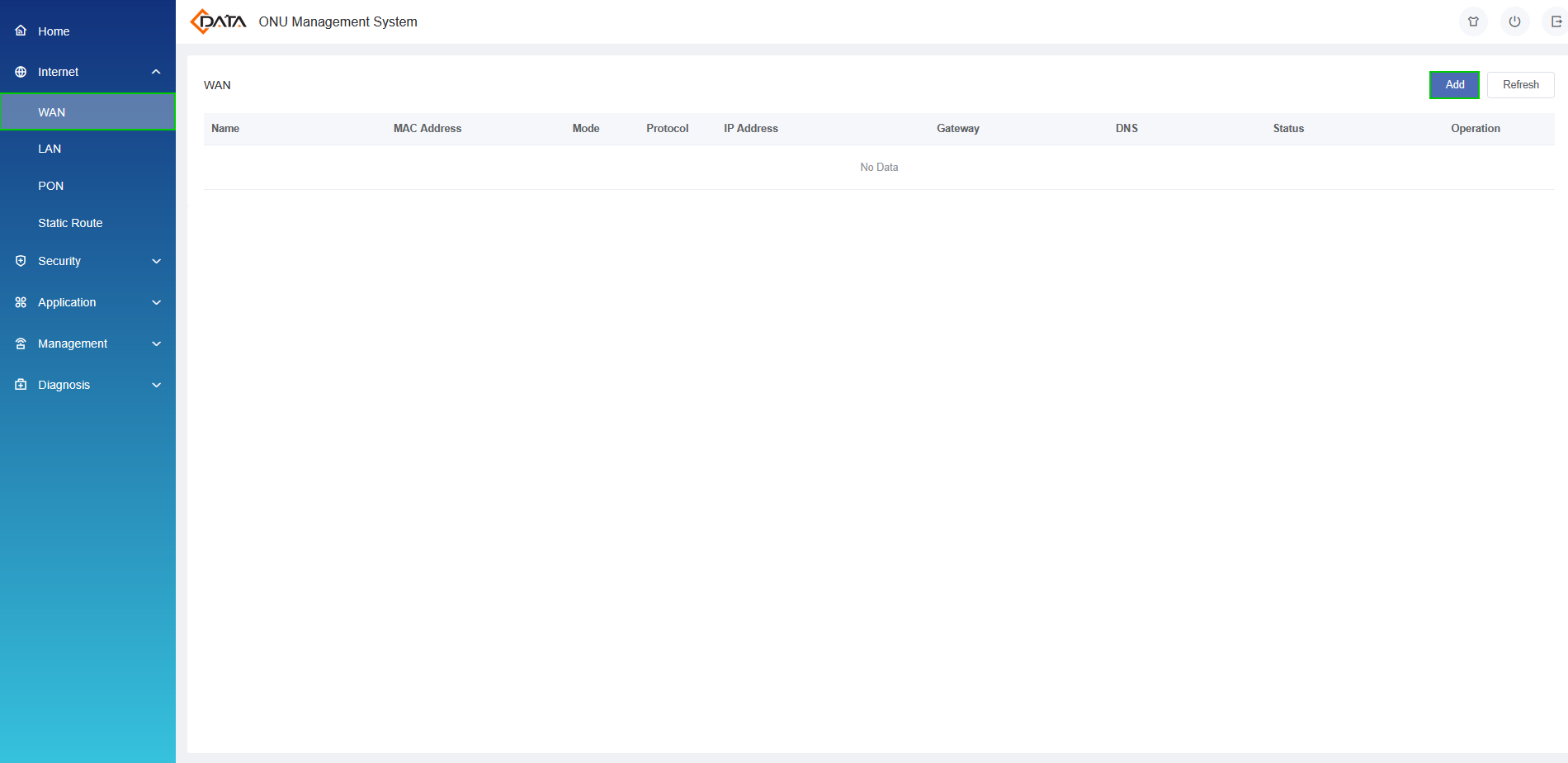

4. Переходим в Internet – WAN и жмем Add в правом верхнем углу (если у вас созданы какие-то подключения, то их можно удалить)

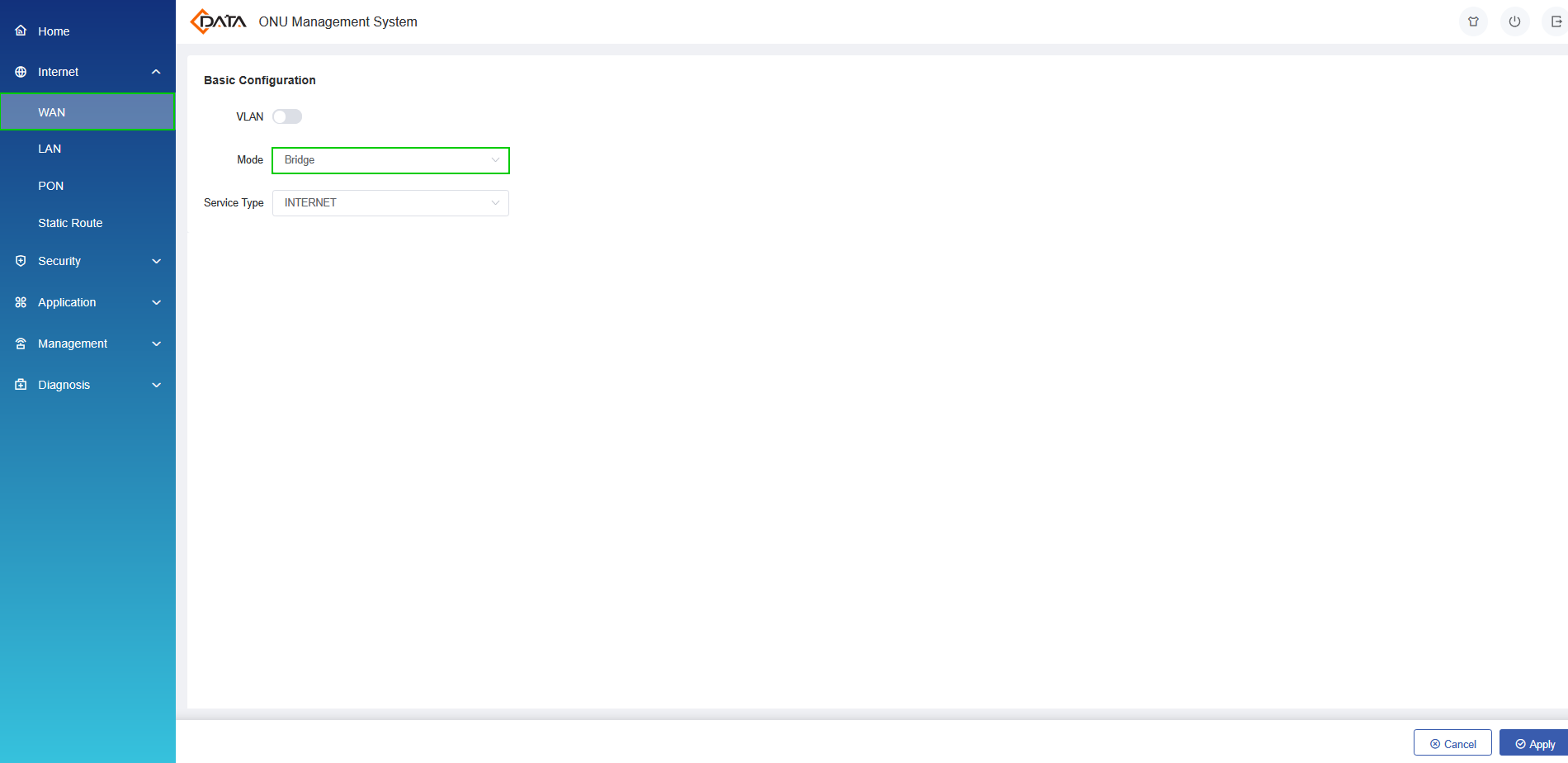

5. В Mode выбираем Bridge и жмем Apply (так же тут можно указать номер VLAN, я этого делать не буду, так как укажу его в самом Keenetic, вы можете поставить чекбокс и указать VLAN сразу тут, тогда дополнительных манипуляций на основном роутере делать не придется)

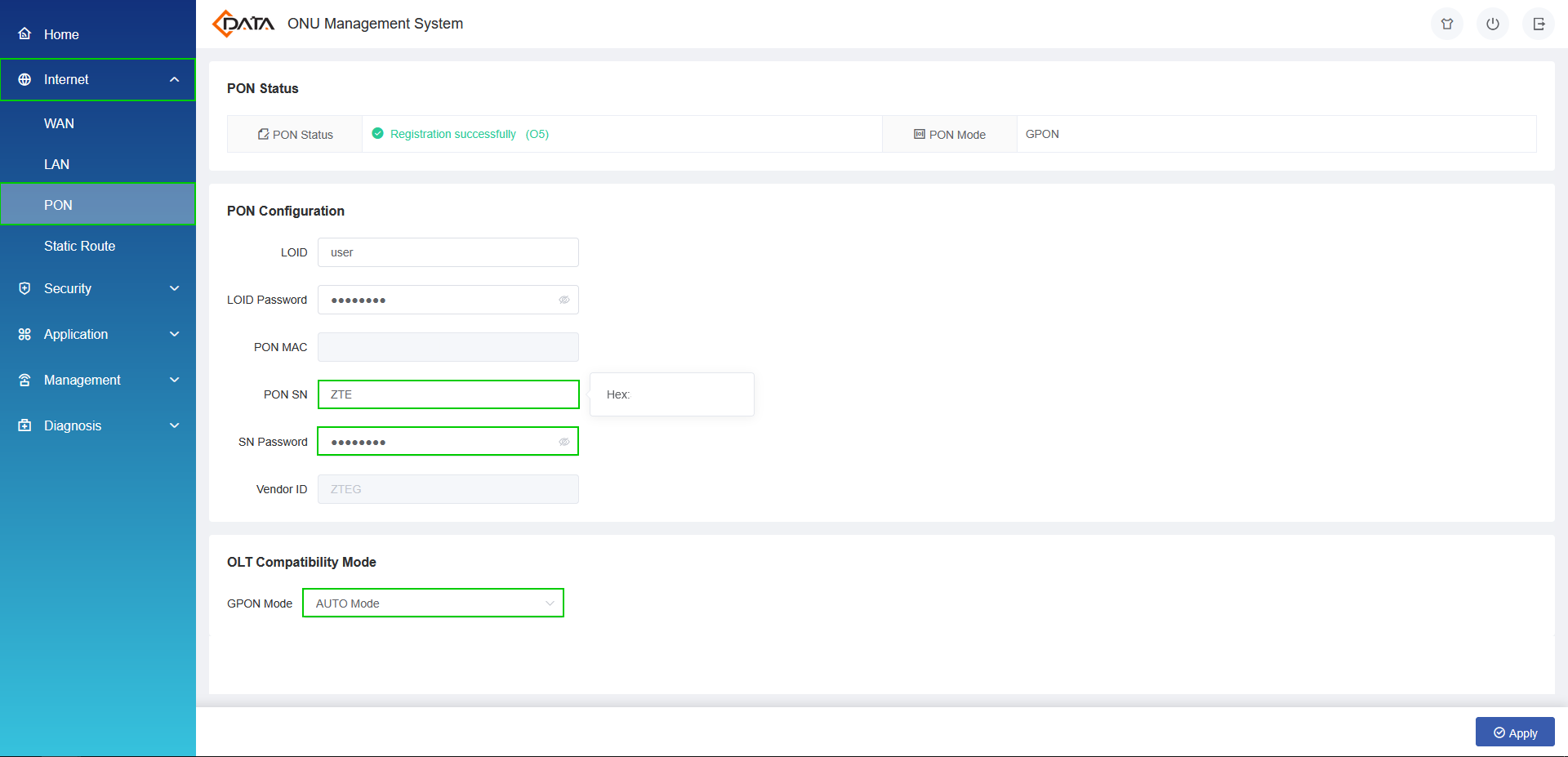

6. Переходим в Internet – PON и заполняем данные которые взяли с ONT ZTE МГТС и после ввода жмем Apply:
- В поле PON SN вставляем SN
- В поле SN Password наш Пароль
- В GPON Mode я установил AUTO Mode

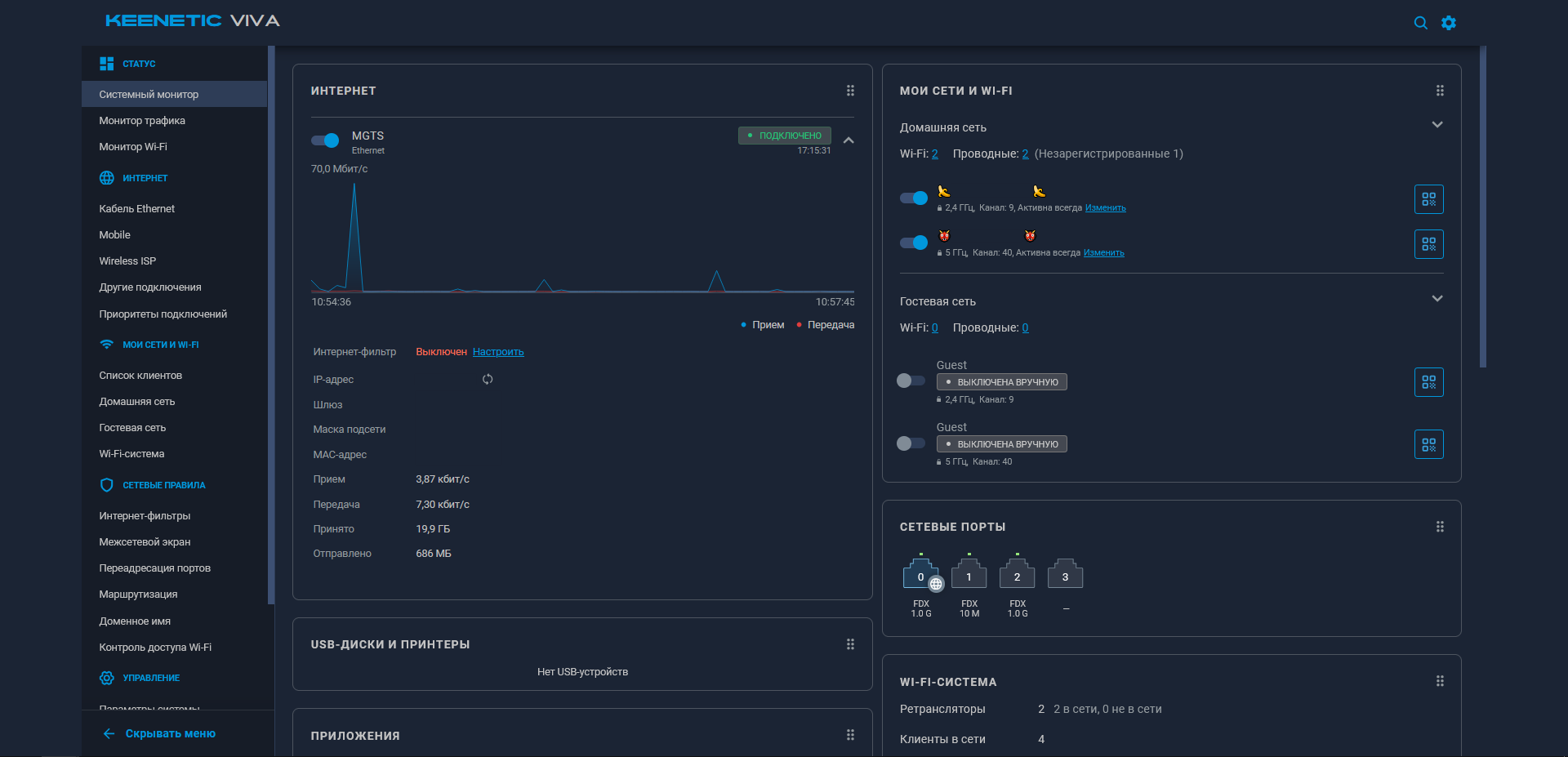

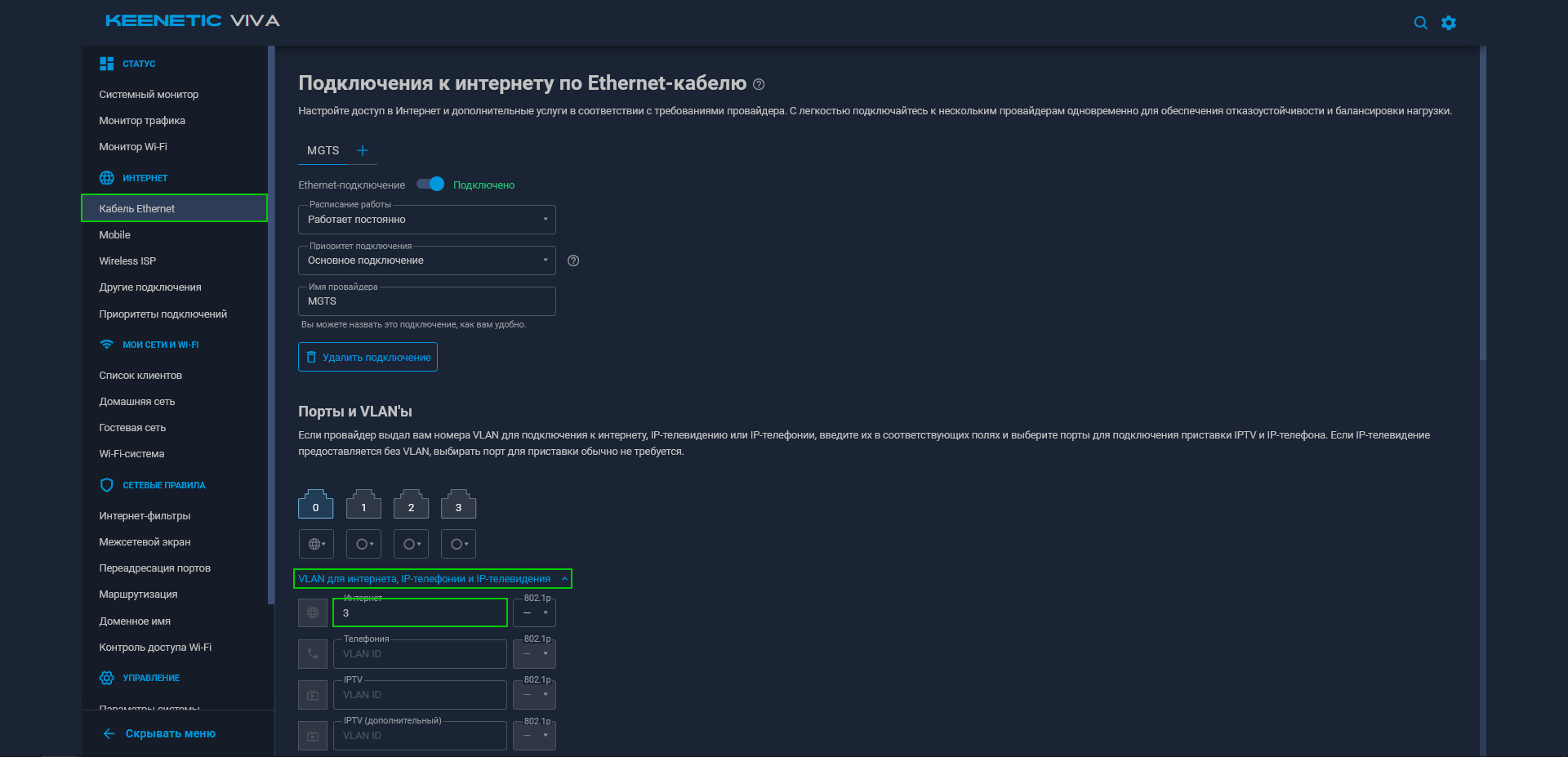

7. Далее я подключил оптику в FD511G-XA, перезагрузил его, у меня загорелся индикатор PON, подключил к своему Keenetic Viva lan-wan, зашел в настройки Keenetic и указал VLAN 3 для входа в интернет, после данных манипуляций у меня заработал интернет
Доступ к FD511G-X из сети Keenetic
Для доступа к интерфейсу FD511G-X из домашней сети необходимо зайти на Keenetic через https://192.168.1.1/a и ввести две команды в строку Команда и нажать Отправить запрос, после можно из сети Keenetic зайти на 192.168.101.1:
interface ISP ip alias 192.168.101.2 255.255.255.0
system configuration saveЗаключение
В данной заметке мы рассмотрели замену оптического терминала ZTE А680 от МГТС на свой оптический терминал C-DATA xPON ONT 1GE FD511G-XA MINI..
